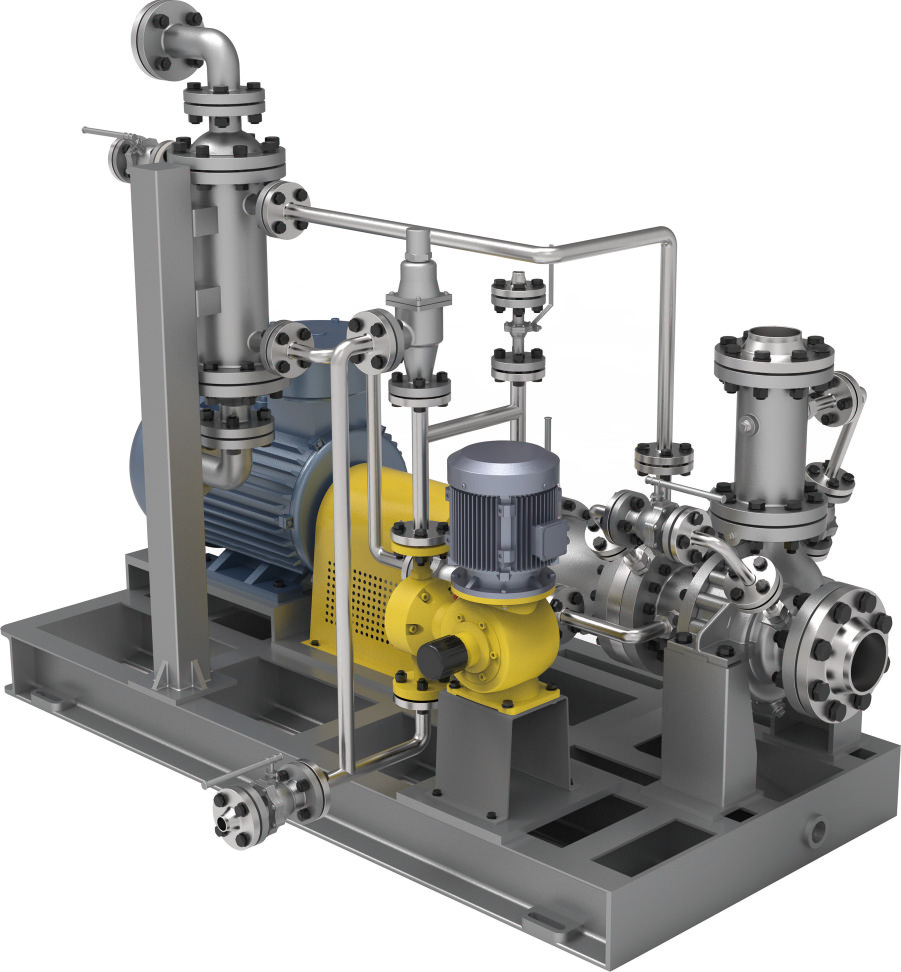

BMO系列雜質型磁力驅動離心泵

口徑： DN25~DN300

流量： ~1080m3/h

揚程： ~135m

溫度： -90℃~350℃

壓力： 2.5~16MPa

功率： ~280kW

材質： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

領域：易結晶、易沉淀、有懸浮物，不同濃度軟硬固體顆粒介質

在線留言用戶手冊

產品描述

BMO、BMOG系列雜質型(立式)磁力驅動離心泵是我公司根據市場需求設計開發的，適用于輸送固體流體和磨蝕性大介質。它可以安全地處理各種固體液體，能夠勝任各種困難和復雜的泵送任務。

泵的葉輪為全開式結構。泵腔的流動部件均采用耐腐蝕、高強度、高耐磨材料制成。磁力泵軸系通過特殊的結構設計，使摩擦副實現固液自堵，避免雜質進入軸系磨損;循環結構的設計巧妙地利用了固體雜質含量和粒度。用戶可根據工藝流體的固體狀態選擇不同的循環方式進行安裝和接管，以適應固體流體輸送的各種惡劣條件。

設計特點

全開式葉輪;

葉輪前后均設有耐磨板，便于更換和沖洗;

自循環和獨立外沖洗循環結構選擇，不讓雜質進入泵腔，穩定安全;

軸系采用重載方案設計，材料純度高，耐腐蝕，高強度高耐磨，使用壽命長;

采用優良的水力模型，泵效率高，抗汽蝕性能好，運行穩定;

采用雙隔離套和監控傳感器，實現雙重安全保護。

產品特性

BMO、BMOG系列雜質型磁力驅動離心泵是按美國石油學會API685及相關標準設計制造的。具有全密封、無泄漏、無污染、耐磨、耐腐蝕性強、安全可靠、使用壽命長等特點?？蓮V泛應用于石油化工、精細化工、冶金、電力等行業。

本系列磁力泵通過內外磁力轉子耦合傳動，該類泵具有全密封、無泄漏、無污染、安全可靠、使用壽命長等特點，采用特殊的結構設計和循環方案，解決了含固體顆粒介質的輸送問題;本系列泵更適用于易結晶、易沉淀、有懸浮固體的介質;更適用于不同濃度的軟硬固體顆粒介質;更適用于紙漿、短纖維、無磨蝕性、易堵塞的介質和氣液混合輸送。

性能范圍

直徑:DN25 ~ DN300

流量:~ 1080 m3 / h

頭:~ 135米

溫度:-90℃~350℃

壓力:2.5 -16 mpa

力量:~ 280千瓦

材質:304、316L、2205、904L、TC4、TA1、TA2、C-276等

適用領域:易結晶、有沉淀、有懸浮物和不同濃度的軟、硬固體顆粒介質

模型的意義

※ BMO-ⅠⅡⅢ是在不同雜質含量下選擇的不同循環模式。

性能參數

泵的類型	吸入口直徑(毫米)	排放口直徑(毫米)	葉輪名稱直徑(毫米)	流量Q		頭的頭 H (m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr (m)	功率(kW)&介質比重(g/cm3)
泵的類型	吸入口直徑(毫米)	排放口直徑(毫米)	葉輪名稱直徑(毫米)	m3/h	L/s	頭的頭 H (m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr (m)	1	1.35	1.84
BMO32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMO32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMO40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMO40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMO40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMO50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMO50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMO50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMO50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMO65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMO65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMO65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMO65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMO65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMO80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMO80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMO80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMO80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMO80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMO100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMO100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMO100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMO100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMO100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMO125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMO125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMO125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250
